NLS-N1
◆ UIMG核心技术
◆ 高集成度
◆ 接口丰富
◆ 绿色低功耗
产品简介

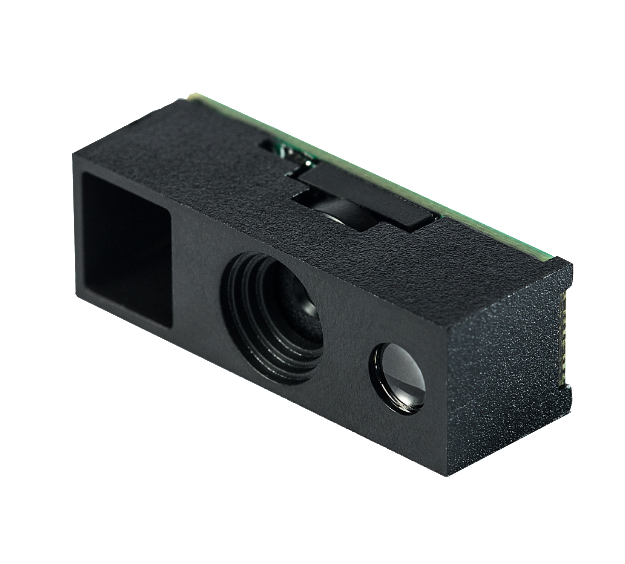

NLS-N1条码识读引擎采用图像采集器与解码板一体化设计，高集成度，可适应蓝牙口袋型读码器、指环式条码读码器、PDA、手机读码背匣等各种产品集成应用。
产品特性
◆
核心技术
采用自主研发的第六代
核心解码技术，可快速识读各类品质的条码。
◆ 高集成度
图像采集器与解码板一体化设计，高集成度，可适应各种产品集成应用。
◆ 接口丰富
提供USB和TTL232接口，满足更多接口需求。
◆ 卓越屏幕识读能力
针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。
◆ 绿色低功耗
采用自主
核心技术，大大降低运行功耗，延长设备使用寿命。
|
扫描性能 |
图像传感器 |
640*480 CMOS |
|
|
照明 对焦 |
白光LED 红光625nm |
||
|
识读码制 |
2D |
PDF417, QR Code, Micro QR, Data Matrix |
|
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, AIM128, Plessey, MSI-Plessey |
||
|
识读精度* |
≥3mil |
||
|
典型识读景深* |
EAN13 (13mil) |
65-350mm |
|
|
PDF417 (6.7mil) |
50-125mm |
||
|
Code39 (5mil) |
40-150mm |
||
|
Data Matrix (10mil) |
45-120mm |
||
|
QR Code (15mil) |
30-170mm |
||
|
符号反差* |
≥25% |
||
|
条码灵敏度** |
倾斜±60°，偏转±60°，旋转360° |
||
|
视场角度 |
水平42°，垂直31.5° |
||
|
机械/电气参数 |
通讯接口 |
TTL-232,USB |
|
|
外观尺寸(mm) |
21.5(W)×9.0(D)×7.0(H)（最大值） |
||
|
重量 |
1.2g |
||
|
工作电压 |
3.3 VDC±5% |
||
|
额定功耗 |
452mW（典型值） |
||
|
电流@3.3 VDC |
工作电流 |
138mA（典型值） |
|
|
空闲电流 |
11.8mA |
||
|
环境参数 |
工作温度 |
-20℃~+55℃ |
|
|
储存温度 |
-40℃~+70℃ |
||
|
工作湿度 |
5%~95%（无凝结） |
||
|
环境光照 |
0~100,000LUX |
||
|
国际认证 |
FCC Part15 Class B,CE EMC Class B, RoHS2.0, IEC62471 |
||
|
配件列表 |
开发板 |
开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
|
|
数据线 |
USB |
USB数据线，用来连接开发板和信息接收主机。 |
|
|
RS-232 |
RS232数据线，用来连接开发板和信息接收主机。 |
||
|
电源适配器 |
5V电源适配器，配合RS232数据线给开发板供电。 |
*测试条件：环境温度=23℃；环境照度=300 LUX白炽灯；使用新大陆制定的测试样码
**测试条件：测试距离=（最小景深+最大景深）/2； 环境温度=23℃；环境照度=300 LUX白炽灯
2D：QR CODE; 10 Bytes; 最小条空宽度=30 mil; PCS=0.8;
*规格如有更改，恕不另行通知*
